ENDOx
– die partiell isolierte Schlinge für die präzise
Abtragung ohne thermische Schädigung der Organwände
Bei der en-bloc Entfernung von Polypen oder Läsionen ist die Schnittgeschwindigkeit entscheidend für einen erfolgreichen Gefäßverschluss. Je langsamer der Schnitt durchgeführt wird, desto effektiver. Allerdings kann bei zu langsamer Durchführung die Organwand thermisch geschädigt werden.

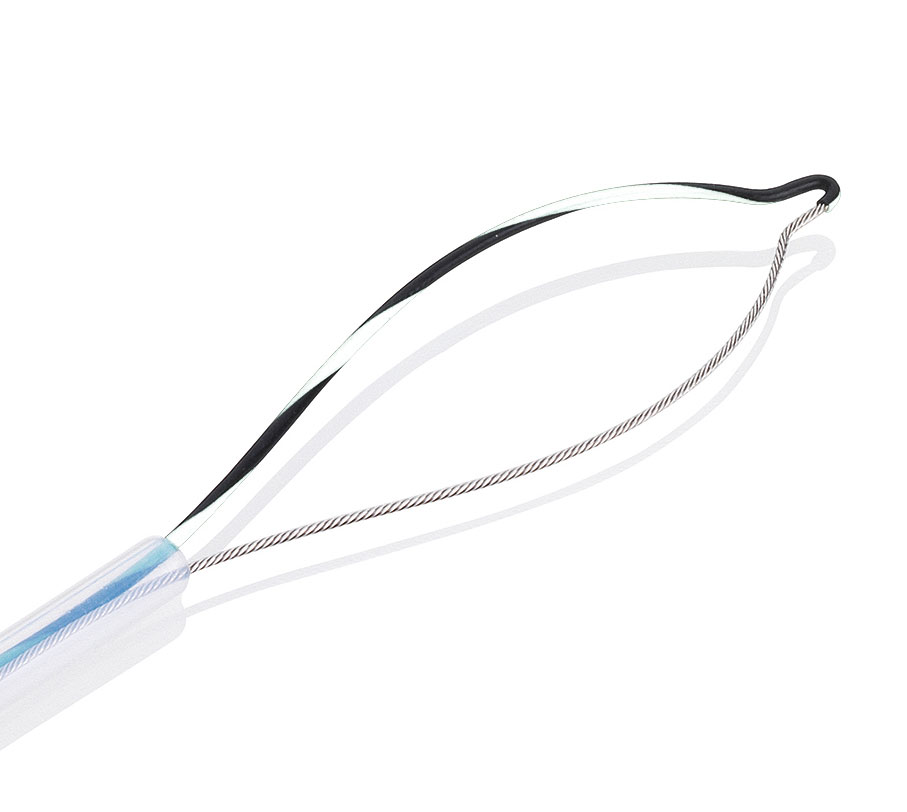

Die ENDOx Polypektomieschlinge geht hier neue Wege. Die symmetrisch öffnende Schlinge ist zur Hälfte elektrisch isoliert und HF-chirurgisch inaktiv. Die Anschnitt- und Schnittphase werden dadurch besonders effektiv. Der geringe Einsatz von HF-Strom vermindert sowohl thermische Schädigungen der Muskularis propria und Serosa als auch thermische Artefakte.
... Weitere Infos
...dank Markierungen auf der Resektionsschlinge

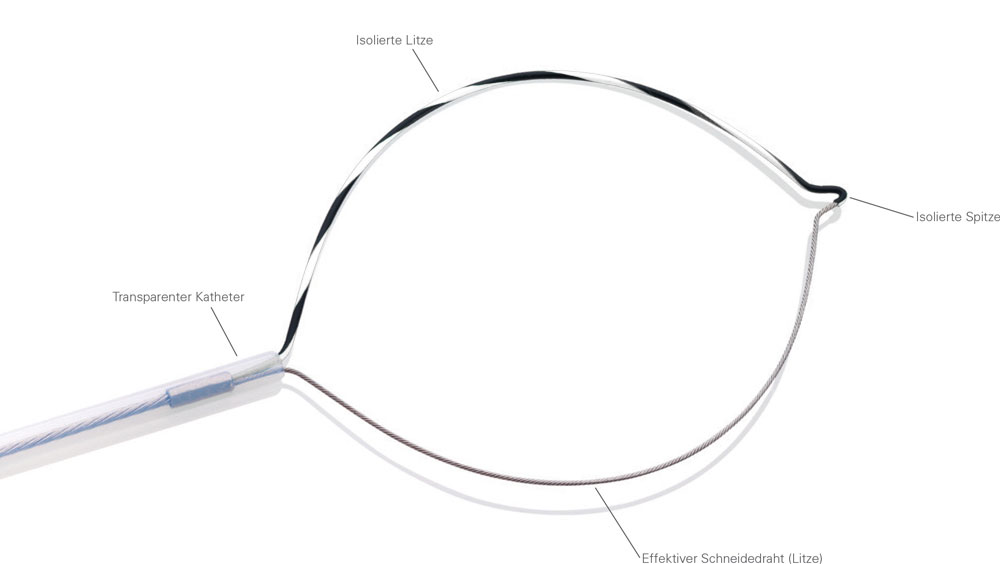

Eine zu schnelle Schnittführung kann Blutungen verursachen, eine zu langsame Schnittführung thermische Gewebeschädigung. Um diese Risiken zu minimieren, ist der isolierte Teil der ENDOx Schlinge wie ein Führungsdraht mit Markierungen ausgestattet, die durch den transparenten Katheter endoskopisch sichtbar sind. Das ermöglicht es dem Endoskopiker und den Assistenten, auf dem Monitor genau zu erkennen, ob bzw. wie schnell sich die Schlinge schließt und ob sie schneidet.
Der HF-chirurgisch aktive Schneidedraht der ENDOx Schlinge ist rund 50% kürzer als bei vergleichbar großen, aber nicht isolierten Schlingen. Dadurch fällt die Anschnittverzögerung wesentlich kürzer aus. Zudem ist das Risiko eines Schnitts in Richtung der Organwand bei der ENDOx Schlinge nur halb so groß wie bei konventionellen Polypektomieschlingen. Damit ist die ENDOx Schlinge besonders geeignet für die Entfernung von großen Polypen.

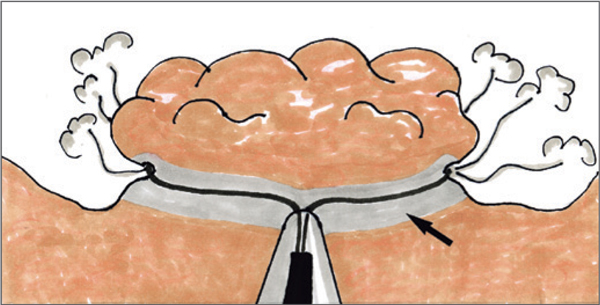

Bei Anwendung konventioneller Polypektomieschlingen an großen Polypen
(> 1cm) können lange Anschnittverzögerungen große und tiefe thermische
Gewebeschädigungen (Koagulations- plus Devitalisationszonen) verursachen (siehe Pfeil).

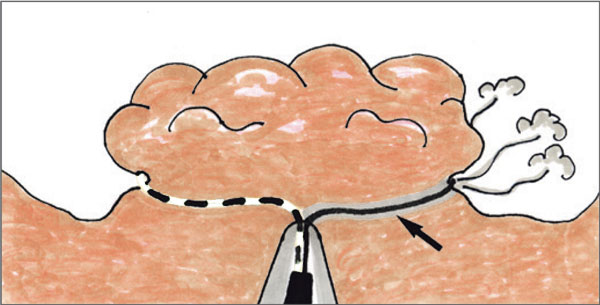

Bei Anwendung von ENDOx Resektionsschlingen ist die Anschnittverzögerung auch an großen Polypen (> 1cm) relativ kurz und folglich die thermische Gewebeschädigung
(Koagulations- plus daran angrenzende Devitalisationszonen) nur relativ klein und nicht tief (siehe Pfeil).

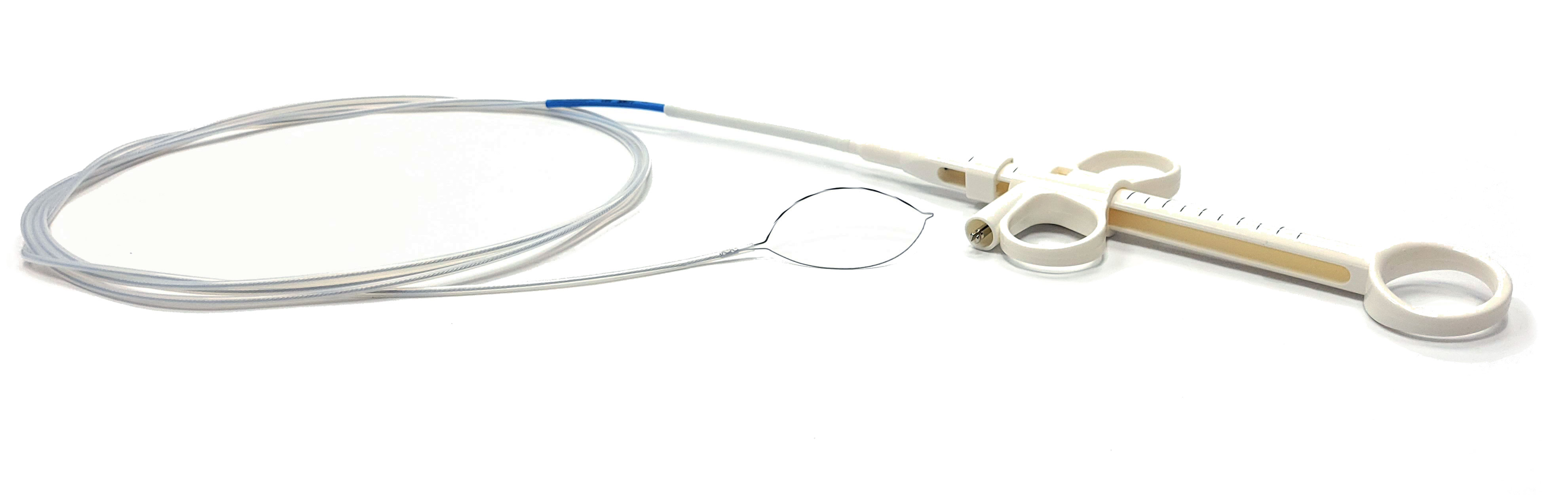

Zur präzisen Schlingenapplikation und Schnittführung ist die ENDOx Schlinge mit einem ergonomisch 3-Finger-Handgriff ausgestattet. Axiale und Drehbewegungen werden mit dem Griff sehr präzise auf die Schlinge übertragen. Gleichzeitig werden Organ-Berührungen der Schlinge gut fühlbar an die Hand weitergeleitet. Der Katheter ist zudem vom Handgriff getrennt, so dass die Schlinge exakt geöffnet und geschlossen werden kann.
- Keine Reibung oder Verklemmen
- Minimales mechanisches Spiel
- HF-Anschluss seitlich
- Hochwertiger Multikontaktstecker vermeidet Wackelkontakte
| Öffnen und Schließen des Effektors | symmetrisch |
| Rotieren der Schlinge | ja, um die Katheterachse |
| Maximale Öffnungsweite der Schlinge | ca. 3 cm x 4 cm |
| Durchmesser des Schneidedrahts | 0,38 mm |
| Länge des effektiven Schneidedrahts | 50% gleichgroßer konventioneller Schlingen |
| Länge des Katheters | 200 cm |
| Außendurchmesser des Katheters | 2,3 mm |
| HF-Strom während der Anschnittphase | maximal 1,5 Aeff |
| HF-Strom während der Schnittphase | <1,0 Aeff, abhänging von der Schnittgeschwindigkeit |
Erforderliche HF-Spannung für die Schnittphase
| * bei geringem Blutungsrisiko | 250 bis 300 Vp |
| * bei moderatem Blutungsrisiko | 300 bis 400 Vp |
| * bei großem Blutungsrisiko | 400 bis 500 Vp |
| Maximale zulässige HF-Betriebsspannung | Ua 1600 Vp |
| Mindestens verfügbare Leistung des HF-Generators | 200 Watt |
| Maximal erforderliche elektrische Leistung | 200 Watt |
Bei Anwendung von HF-Generatoren mit automatischer Regelung der Amplitude der HF-Ausgangsspannung ist eine Leistungsbegrenzung unterhalb 200 Watt weder erforderlich noch empfehlenswert.
| Am ENDOx vorhandener Stecker für Kabel zum Anschluss an ein HF-Chirurgiegerät | 4 mm, male |
| Zertifizierung | CE 0483 |
